Kotwy czy dyble: jak okno ma być przymocowane do muru

Co trzyma okno w murze, a co tylko wypełnia szczelinę

Na okno działają trzy rodzaje sił: jego własny ciężar (trzyszybowe okno balkonowe waży kilkadziesiąt kilogramów), wiatr, który raz je wpycha do środka, a raz wysysa na zewnątrz, i my, kiedy wieszamy się na otwartym skrzydle albo trzaskamy nim w przeciągu. Wszystko to musi przejść z ramy na mur.

Ciężar przenoszą klocki podporowe pod ramą. Wiatr i szarpanie skrzydłem przenoszą mocowania mechaniczne: kotwy, dyble, śruby ramowe albo konsole. Pianka w tym nie uczestniczy. Producent profili Aluplast pisze w podręczniku montażu wprost, że pianki PUR, natryskowe masy uszczelniające i inne materiały izolacyjne według obecnego stanu techniki nie są środkami mocującymi.

Pianka wypełnia szczelinę i izoluje. Do tego potrzebuje szczeliny w rozsądnych granicach: producenci systemów uszczelnień piszą o co najwyżej około 30 mm na jedną aplikację, a przy szczelinach powyżej 40 mm wytyczne montażowe każą już myśleć o poszerzeniu ramy. Okno postawione na piance bez klocków po jakimś czasie siada, skrzydło zaczyna ocierać, a rama się wygina. Jak ma wyglądać uszczelnienie tej szczeliny (trzy warstwy, taśmy), opisujemy osobno w poradniku o ciepłym montażu. Tu zajmujemy się tylko tym, na czym okno wisi.

Kotwa, dybel, śruba ramowa, konsola

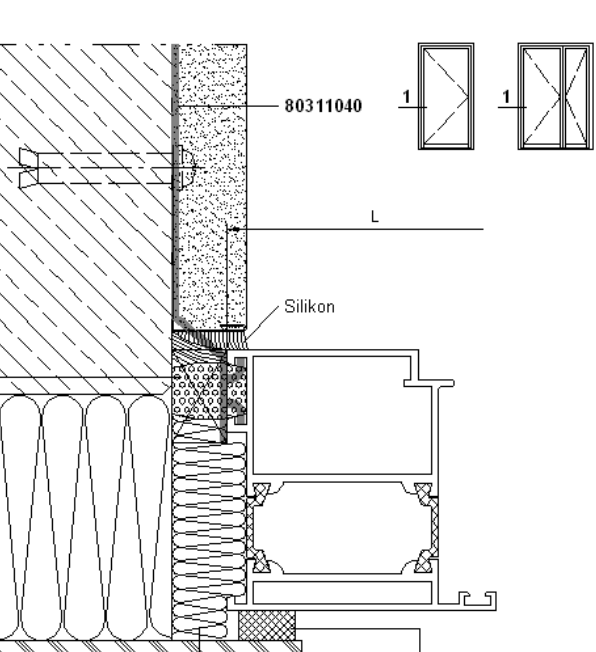

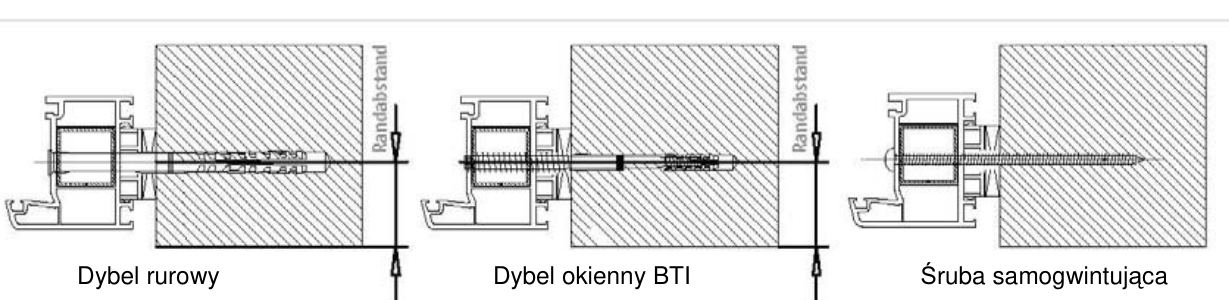

Tak samo wygląda to na rysunkach producentów. W podręczniku montażu okien PVC dybel i śruba przechodzą przez komorę ze stalą, a w instrukcji systemów aluminiowych Aluprof kotwa jest przypięta do ramy od strony muru i przykręcona kołkiem do ościeża.

To kotwy czy dyble?

Na forach toczy się o to spór, a wytyczne ITB dopuszczają jedno i drugie. Rozstrzyga instrukcja producenta okna i to, w czym się wierci.

Kilka sytuacji, w których wybór jest prostszy:

• Drzwi wejściowe PVC mocuje się na dyble. Tak stoi w instrukcjach producentów, które przeglądaliśmy. Drzwi pracują mocniej niż okno, a kotwa z cienkiej blachy daje za dużo luzu.
• Niektóre systemy okien producent przewiduje tylko na dyble, na przykład Energeto Neo. Pytaj o instrukcję montażu konkretnego systemu.
• Szeroka szczelina, węgarek, okno przesunięte w stronę ocieplenia: tu łatwiej o kotwę albo, przy dużym wysunięciu, o konsolę. Im szersza szczelina, tym dłuższy odcinek dybla wisi w powietrzu, a producent kołka podaje, ile takiej wolnej długości dopuszcza.
• Mur, który kruszy się przy krawędzi (stary pustak, beton komórkowy, kiepska cegła). Producenci kołków podają najmniejszy odstęp od krawędzi muru, a praktycy ostrzegają, że śruba kilka centymetrów od krawędzi ściany przy silnym wietrze potrafi ją wyłamać. Tu dobór kołka i miejsca wiercenia ma większe znaczenie niż spór o kotwę i dybel.
• Duże konstrukcje i drzwi przesuwne: jedna z fabryk pisze w instrukcji, że dyble i wkręty zaleca jako stabilniejsze, a kotwy dopuszcza przy słupkach ruchomych, drzwiach PSK, łukach i dużych zestawach tylko w swoim wykonaniu. Tu trzymaj się papieru producenta.

Naszym zdaniem ważniejsze od samego wyboru jest wykonanie: czy mocowań jest tyle, ile trzeba, czy siedzą w nośnym murze, a nie w tynku albo starym drewnianym klocku po poprzednim oknie, i czy kotwy są przykręcone do ramy. Praktycy powtarzają, że kotwy tylko „wpięte” w ramę po czasie się odpinają.

W bloku z wielkiej płyty sprawa jest jeszcze inna: mocuje się wyłącznie w betonie nośnym, nigdy w izolacji płyty ani w dociepleniu (więcej w poradniku wymiana okien w bloku).

Ile mocowań i w jakich odstępach

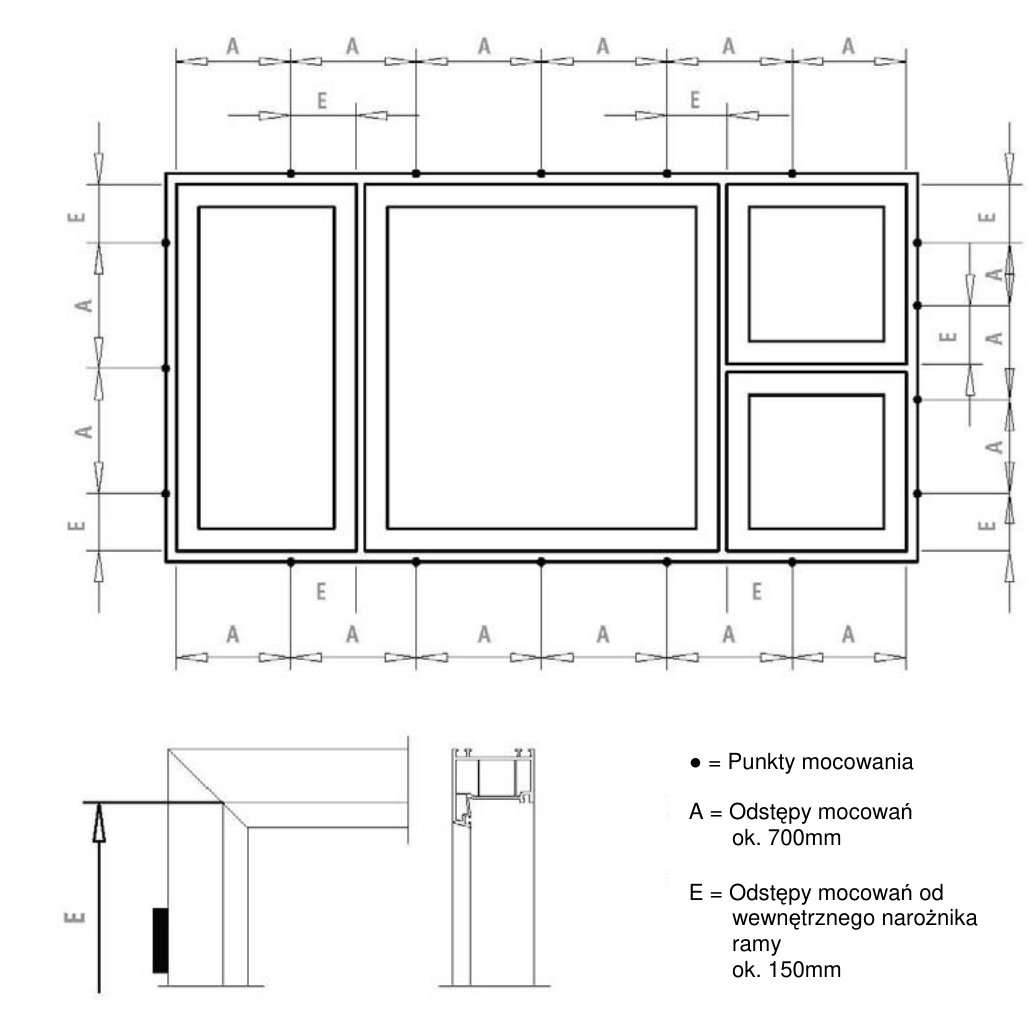

Liczby z wytycznych ITB i instrukcji producentów są dość zgodne:

Do tego dochodzi kilka reguł, które łatwo przeoczyć, licząc tylko odstępy:

• Dodatkowe mocowanie stawia się przy każdym słupku i łączniku, po obu stronach.
• Na każdym boku konstrukcji są co najmniej dwa punkty mocowania, także w małym oknie (tak wymaga instrukcja Aluprof dla okien aluminiowych).
• Mocowanie ma wejść w mur na głębokość wymaganą przez producenta kołka. W notatkach z wytycznych mamy 30 do 60 mm i co najmniej 30 mm dla dybla. Wiercić bez udaru (poza betonem), w murze najlepiej w spoinie, a gwoździe są niedopuszczalne.
• W aluminium kotwy i śruby nigdy nie przechodzą przez przekładkę termiczną, czyli plastikową wkładkę, która oddziela zimną część profilu od ciepłej. Mocuje się w komorze wewnętrznej (więcej o budowie tych profili w poradniku okna aluminiowe w domu).
• Dolną ramę PVC przykręca się możliwie blisko strony pokoju, żeby woda, która dostanie się do ramy, mogła spokojnie wypłynąć otworami odwadniającymi. Łby dybli uszczelnia się, bo inaczej woda trafia do komory ze stalą.

Rachunek dla zwykłego okna PVC 1200 × 1500 mm: po trzy punkty na każdym boku, czyli dwanaście. U góry i na dole też trzy, bo między dwoma mocowaniami 150 mm od narożników zostaje 900 mm, więcej niż dozwolone 700. Jeśli ekipa zostawia po jednym na stronę, to za mało. Tego nie widać po otynkowaniu, dlatego liczy się przed tynkami.

Klocki pod ramą i kliny: co zostaje, a co się wyjmuje

To dwie różne rzeczy, choć wyglądają podobnie. Klocki podporowe (nośne) leżą pod ramą i przenoszą ciężar okna na mur. Zostają w szczelinie na zawsze. Kliny służą do ustawienia okna w pionie i poziomie i do trzymania go, zanim zostanie przykręcone. Po zamocowaniu się je wyjmuje, a miejsce po nich wypełnia izolacją.

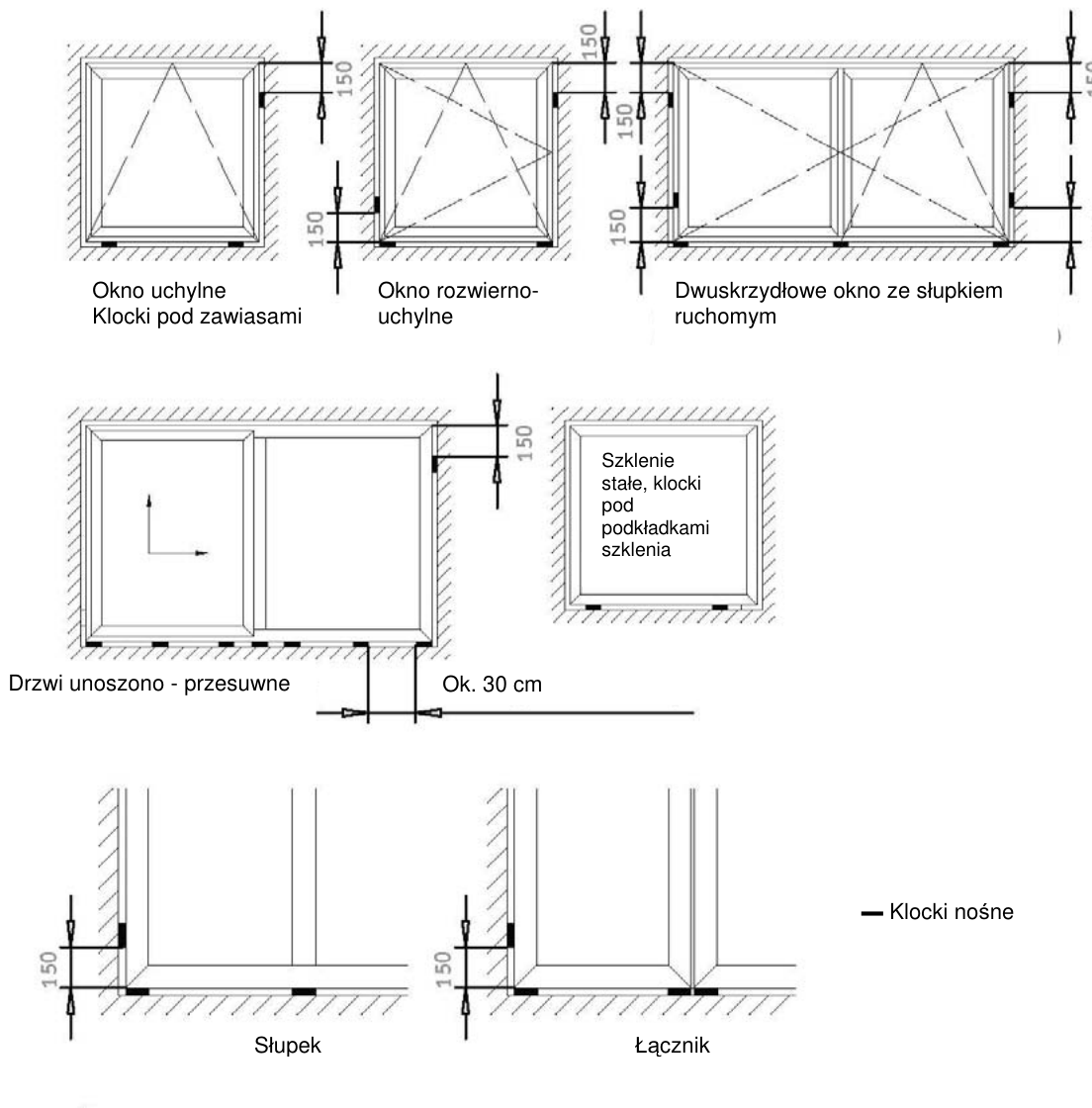

Gdzie stoją klocki, zależy od rodzaju okna, bo ciężar skrzydła idzie na ramę przez zawiasy i różne okna obciążają ją w różnych miejscach. Rysunek producenta profili pokazuje typowe układy:

• Klocki mają być z twardego tworzywa (instrukcja profili podaje PVC). Przy dużych drzwiach przesuwnych instrukcje wprost wykluczają drewno.
• Nie mogą blokować pracy ramy, która latem się wydłuża.
• Pod progiem drzwi balkonowych i tarasowych podparcie musi być gęstsze. Przy drzwiach przesuwnych instrukcje mówią o klockach co około 25 do 30 cm albo o ciągłej podwalinie (szczegóły w poradniku przygotowanie podłogi pod HST).

Listwa pod oknem: transportowa czy progowa

Okno często przyjeżdża z wąskim profilem wpiętym w dół ramy. Jeśli to listwa transportowa, jej zadanie kończy się na budowie: chroni krawędź ramy w drodze (ważne zwłaszcza przy okleinie). Montowanie okna razem z nią niczego nie poprawia.

Listwa progowa (podparapetowa) wygląda podobnie, ale to inna rzecz. Jest wielokomorowa, ma uszczelki i zostaje na stałe. Przykręca się do niej parapet zewnętrzny i dokleja taśmy. Autorzy branżowego vademecum okien nazywają sprzedaż i montaż okna bez listwy progowej dwoma błędami naraz, bo styku z parapetem nie da się wtedy trwale uszczelnić.

W ofercie sprawdź więc, jaka to listwa. Słowo „listwa” bez przymiotnika nic nie mówi. Jak dalej osadza się parapet, piszemy w poradniku o parapetach zewnętrznych i wewnętrznych.

Co sprawdzić, zanim przyjdą tynki

Po tynkach i ociepleniu mocowań już nie zobaczysz. Wytyczne ITB przewidują osobny odbiór robót zakrytych, właśnie przed tynkowaniem. W praktyce mało kto o niego prosi, a to kwadrans z miarką i telefonem.

1. Policz mocowania. Na każdym boku co najmniej dwa, odstępy nie większe niż 700 mm w PVC i 800 mm w aluminium i drewnie, dodatkowe przy słupkach.
2. Zmierz odległość od narożników. Około 150 mm w PVC i aluminium. Mocowanie 30 cm od narożnika to już za daleko.
3. Obejrzyj kotwy. Przykręcone do ramy, przykręcone do muru (nie do tynku ani starego drewnianego klocka), doszczelnione taśmą.
4. Zajrzyj pod ramę. Klocki podporowe mają tam być, a kliny z boków zniknąć.
5. Sprawdź przekątne i pion. Różnica przekątnych ramy do 2 mm przy oknach do 2 m i do 3 mm przy większych. Odchyłka od pionu i poziomu do 1,5 mm na metr.
6. Otwórz i zamknij każde skrzydło. Skrzydło otwarte do połowy nie powinno samo się zamykać ani otwierać, a zamykane nie może ocierać.
7. Zrób zdjęcia każdego okna z widocznymi mocowaniami i taśmami. Przydadzą się przy reklamacji.

Ta sama wizyta to dobra chwila na sprawdzenie taśm i pianki, opisanych w poradniku o ciepłym montażu. Resztę rzeczy do protokołu odbioru zebraliśmy w poradniku na co zwrócić uwagę przy kupowaniu okien.

Co z tego ma być w ofercie

W wycenach, które oglądamy, montaż to zwykle jeden wiersz: „montaż” albo „ciepły montaż”, czasem z ceną za metr. O mocowaniu nie ma tam ani słowa. Nie jest to od razu zła wiadomość, ale zanim podpiszesz, poproś o trzy zdania na piśmie: czym okna będą mocowane (kotwy, dyble, konsole), że rozstaw i klocki będą zgodne z instrukcją producenta okien, i czy pod oknami będzie listwa progowa.

Jeżeli firma nie umie odpowiedzieć, czym mocuje drzwi wejściowe albo duże drzwi tarasowe, to też jest odpowiedź. Przy wymianie okien w starym domu dopytaj jeszcze, co będzie, jeśli po wycięciu starej ramy mur przy ościeżu okaże się kruchy (o tym etapie piszemy w poradniku wymiana okien w starym domu).

Najczęstsze błędy

• Okno „na piance”, z jednym mocowaniem na stronę albo bez klocków. Po sezonie siada, skrzydło ociera, rama się wygina.
• Kotwy tylko wpięte w ramę, nieprzykręcone. Po czasie potrafią się odpiąć.
• Mocowanie w tynku, w ociepleniu albo w starym drewnianym klocku zamurowanym w ościeżu zamiast w nośnym murze.
• Dybel wiercony z udarem tuż przy krawędzi kruchego muru, który wyłamuje narożnik ościeża.
• W aluminium śruba przez przekładkę termiczną. Profil traci izolacyjność w tym miejscu.
• Kliny zostawione w szczelinie, a klocki podporowe pominięte. To dokładnie odwrotnie.
• Tynk przed odbiorem. Potem liczba i rozstaw mocowań są już tylko kwestią zaufania.
