Drzwi przesuwne z wąskim słupkiem: Cor Vision i inne systemy minimalistyczne

Co to jest system minimalistyczny

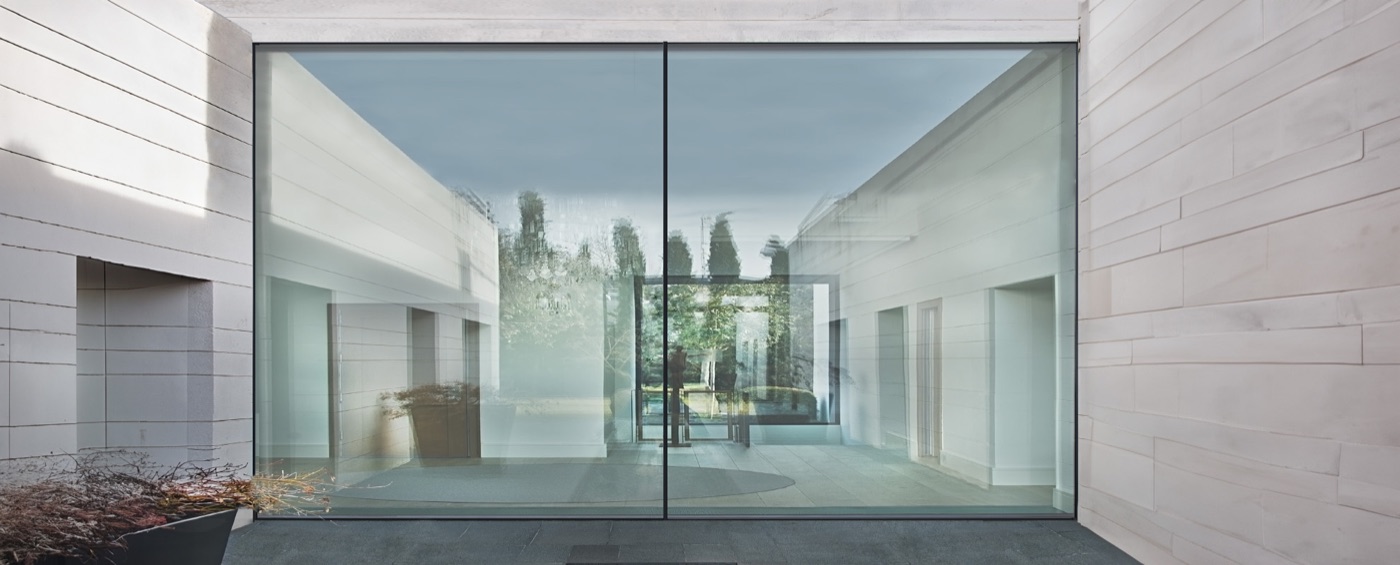

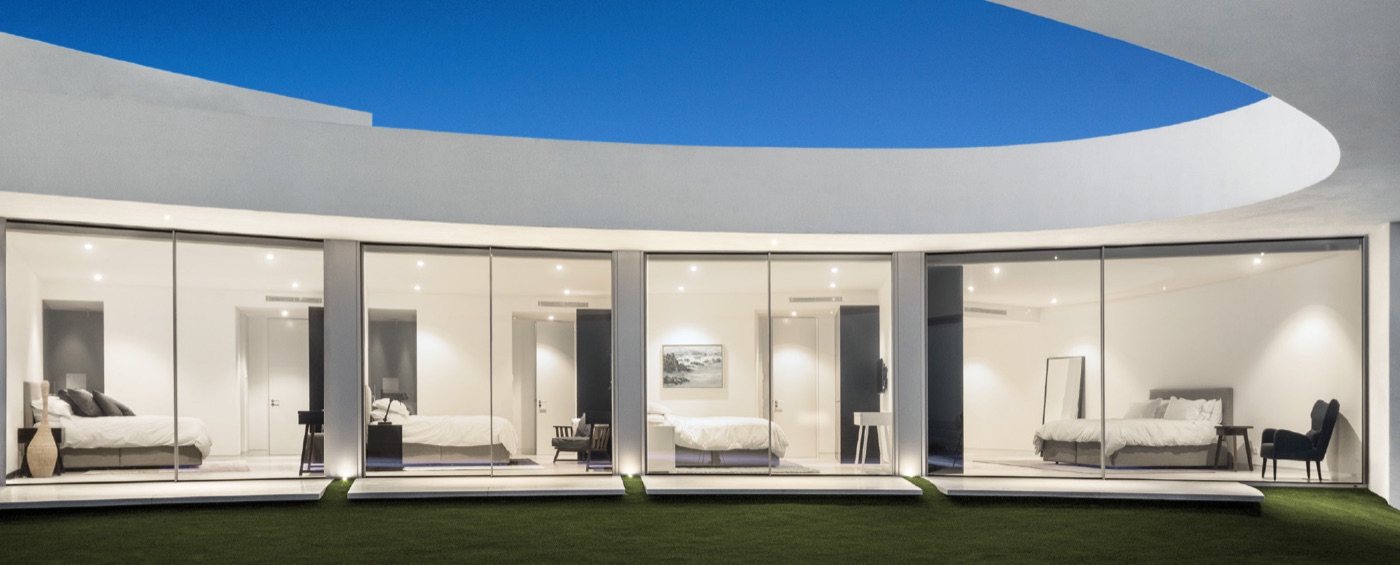

W katalogach i na zdjęciach nowoczesnych domów wygląda to jak szklana ściana: dwie wielkie tafle, a między nimi cienka pionowa kreska. Nie widać ramy, progu ani grubych profili skrzydeł. To aluminiowe drzwi przesuwne nazywane minimalistycznymi, panoramicznymi albo z angielskiego slim sliding.

Od zwykłych drzwi podnoszono-przesuwnych (HST) różni je kilka rzeczy naraz. Najbardziej widać słupek: miejsce, w którym skrzydła zachodzą na siebie (producenci nazywają je węzłem centralnym), ma 20 do 25 mm szerokości, podczas gdy w zwykłym HST na środku stoi profil skrzydła o szerokości około 100 mm (w kartach, które mamy: od 86 do 105 mm). Druga rzecz to rama. Boki i górę można schować w ścianie i nadprożu, a dół, z szynami, we wnęce w posadzce. Z pokoju widać wtedy prawie samo szkło.

Reszta wynika z tych dwóch:

• Szkło pracuje razem z profilem. Profile skrzydła są bardzo wąskie, więc szyba jest z nimi sklejona (szklenie klejone, nazywane też strukturalnym). W wycenach, które widzieliśmy, były to pakiety z szyb hartowanych 6 mm ze szlifowanymi krawędziami, a nie zwykły pakiet jak w oknie.
• Skrzydło jedzie na wózkach po szynie w progu. Cortizo opisuje swoje systemy jako przesuwne, a nie podnoszono-przesuwne. W Cor Vision zamiast dużej klamki jest pochwyt wpuszczony w profil i zamknięcie w słupku środkowym.
• Tafle są duże i ciężkie: kilka metrów wysokości, kilkaset kilogramów. Przy największych producenci przewidują napęd elektryczny.

Cortizo Cor Vision i Cor Vision Plus: co podaje producent

Cortizo to hiszpański producent profili aluminiowych, a gotowe drzwi składają z nich inne firmy. W ofercie ma dwa systemy minimalistyczne o prawie tej samej nazwie i bardzo różnych możliwościach. Liczby w tabeli pochodzą z kart technicznych i stron producenta.

Producent zapisuje to jako „Uw ≥ 1,3” i „Uw ≥ 0,9”: to najlepsza wartość, jaką system może osiągnąć. Nie podaje, dla jakiego wymiaru i szkła ją policzono, a przy liczbie dopisuje, że zależy od układu, wymiarów i szyby. Największe wymiary i masy skrzydeł też zależą od układu. PAS 24 to brytyjski standard odporności na włamanie.

Jak czytać tę tabelę

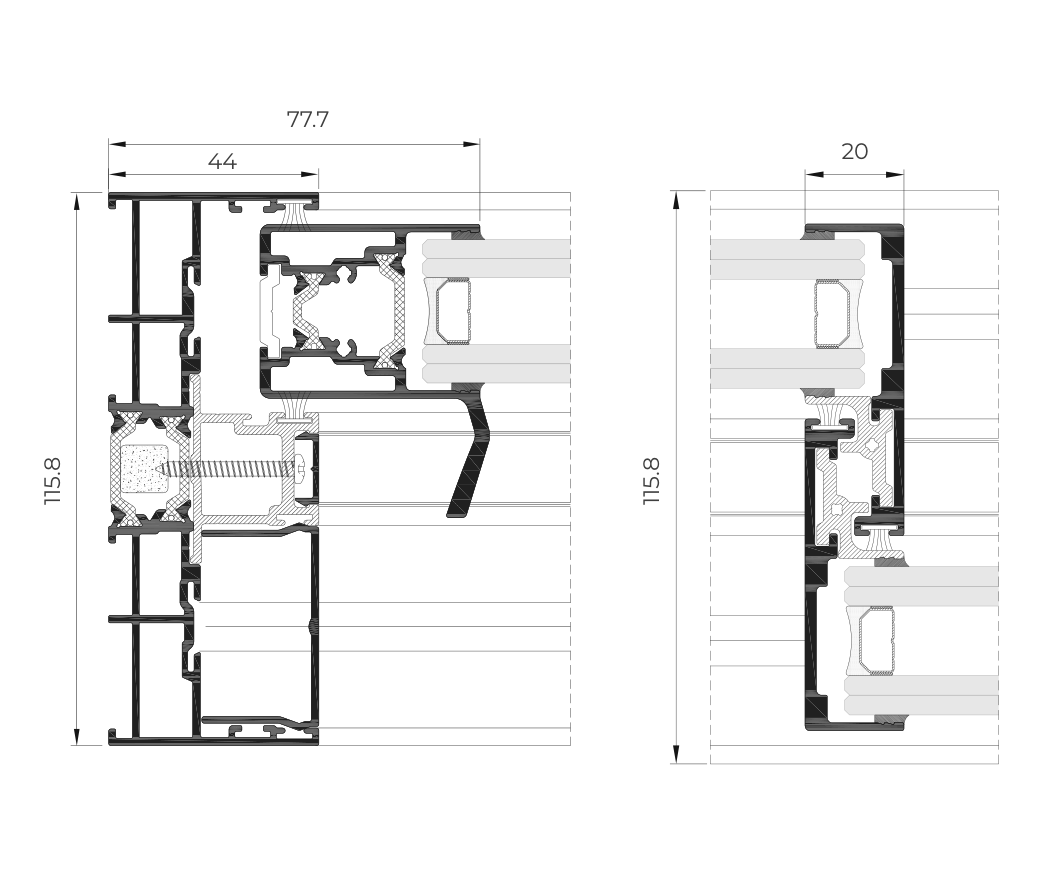

Cor Vision to system na dwie szyby. W pakiet 26 do 30 mm trzy szyby nie wejdą. W wycenie, którą sprawdzaliśmy, drzwi 3,7 × 2,4 m z pakietem 28 mm (Ug 1,1) miały Uw 1,3, a drzwi 2,4 × 2,25 m miały Uw 1,4.

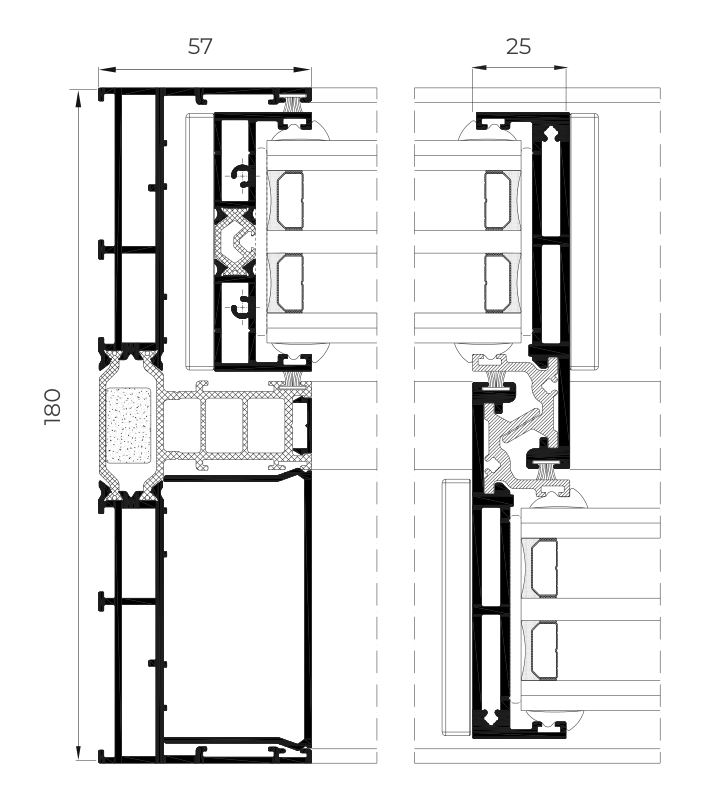

Cor Vision Plus jest na trzy szyby i duże tafle: grubszy pakiet, głębsza rama, skrzydła do 4 m i napęd. Tyle że Uw od 0,9 oznacza, że wymóg dla nowych domów spełnia dopiero w najlepszej konfiguracji.

A w nazwie różni je jedno słowo, które w wycenie łatwo zgubić. W ofercie musi być napisane, czy to Cor Vision, czy Cor Vision Plus, i jaki jest pakiet szybowy.

Klasy szczelności czytaj razem z wymiarem. Te dla zwykłego Cor Vision pochodzą z badania małego elementu 1,23 × 1,55 m, więc dla drzwi 3 × 2,5 m poproś wykonawcę o dane dla Twojego układu.

Inne systemy z wąskim słupkiem

Cortizo nie jest jedyne. W naszej bazie są jeszcze dwa systemy tego typu, kilka zwykłych HST z węższym słupkiem i kilka systemów, które tylko brzmią podobnie.

Systemy minimalistyczne

Reynaers Hi-Finity ma próg zerowy, szklenie klejone strukturalnie i klasy: powietrze 4, woda E750, wiatr C5, odporność na włamanie RC2. Dla jakiego wymiaru i szyby policzono Uw 0,8, producent nie podaje.

Aluprof MB-Skyline w wersji Type R ma ramę ukrytą w ścianach, próg niski albo zerowy i profil, który kompensuje ugięcie nadproża do 20 mm. Klasy: powietrze 3, woda do 9A, wiatr do C5. Karty tego systemu jeszcze u nas nie ma.

Zwykły HST z węższym słupkiem

Droga pośrednia: zostaje widoczna rama i mechanizm podnoszenia skrzydła, ale profil na środku jest węższy. Poza MB-77HS taką opcję ma Aluron w systemie AS 178HS PRO SLIM (wodoszczelność E1200). Wariant Slim ma też Yawal w systemie DP 180 Primeview, ale szerokości słupka w naszych danych nie ma.

Naszym zdaniem dla wielu domów to rozsądniejszy wybór. Węższy słupek, a posadzka i nadproże zostają takie jak pod zwykłe drzwi.

Co tylko brzmi podobnie

• Aliplast MaxLight (Modern, Design, Steel, Invisible) to okna i drzwi balkonowe na zawiasach w stylu stalowym, z wąskimi profilami. Nie przesuwają się.
• Aliplast Ultraglide to zwykły aluminiowy HST: skrzydło do 3,5 × 3,3 m i 400 kg, narożnik 90° bez słupka, ale rama i profile skrzydeł zostają widoczne.
• Aliplast ModernSlide to lżejsze drzwi przesuwne (jest też wariant ze skrzydłami chowanymi w ścianę): skrzydło do 250 kg, pakiet do 32 mm, czyli dwie szyby, wodoszczelność 6A. W jednej z kart, które mamy, drzwi 2,2 × 2,2 m z szybą Ug 1,1 mają Uw 1,7.
• Aliplast Slide Glass wygląda najbardziej „szklanie”, bo skrzydło to sama tafla hartowana 10 mm, bez ramy. Nie ma jednak przekładki termicznej ani szyby zespolonej, więc nadaje się do zabudowy tarasu albo pergoli, a nie do ściany ogrzewanego domu.

Wszystkie systemy z kartami są na liście profili, a dwa wybrane zestawisz w porównywarce.

Czym to się różni od zwykłego HST

Zwykłe drzwi podnoszono-przesuwne mają u nas osobny poradnik: HST, PSK czy drzwi balkonowe. Tutaj same różnice.

Ciepło

W nowym domu drzwi tarasowe w ogrzewanym pomieszczeniu muszą mieć Uw nie wyższe niż 0,9 W/(m²K). Wąskie profile aluminiowe i cienki pakiet szyb w tym nie pomagają.

Cor Vision ma Uw od 1,3, bo mieści tylko dwie szyby. Tego wymogu nie spełni. Cor Vision Plus zaczyna się od 0,9, czyli dokładnie na granicy i tylko w najlepszej konfiguracji. Hi-Finity i MB-Skyline mają 0,8 i od 0,85, ale producenci nie podają, dla jakiego wymiaru i szyby. Dla porównania zwykły aluminiowy MB-77HS: w karcie Uw od 0,84 (wersja HI, skrzydło 3,0 × 2,9 m, szyba Ug 0,5), a w wycenach z trzema szybami hartowanymi wychodzi zwykle 1,1 do 1,3.

Sama nazwa systemu nic więc o cieple nie mówi. W ofercie ma być Uw policzone dla Twojego wymiaru i Twojej szyby (jak czytać te liczby, tłumaczymy w poradniku Uw, Ug i Uf).

Słońce

Latem kłopot jest odwrotny. Tafla 4 × 3 m od południa albo zachodu wpuszcza bardzo dużo ciepła, a przepisy wymagają, żeby latem współczynnik g szyby razem z osłonami nie przekraczał 0,35. Przy tak dużym szkle osłonę zewnętrzną (żaluzję fasadową, screen, głęboki okap) planuje się razem z drzwiami, bo jeśli ma być niewidoczna, jej kaseta też musi się zmieścić w nadprożu. Szerzej piszemy o tym w poradniku okna a upał.

Wiatr i deszcz

Zwykły HST po zamknięciu opada i dociska się do uszczelek na całym obwodzie. Aluminiowe HST z naszej bazy (MB-77HS, Ultraglide) mają wodoszczelność 9A. W systemach Cortizo klasa jest niższa albo zależy od układu: Cor Vision ma 7A, Cor Vision Plus 7A przy dwóch skrzydłach ruchomych i 9A przy skrzydle z częścią stałą. Klasa 7A oznacza próbę przy ciśnieniu 300 Pa, a 9A przy 600 Pa.

Na tarasie osłoniętym dachem ta różnica nie ma znaczenia. Na otwartej, wietrznej działce wybierz układ z wyższą klasą i zapytaj o to projektanta.

Próg i woda przy progu

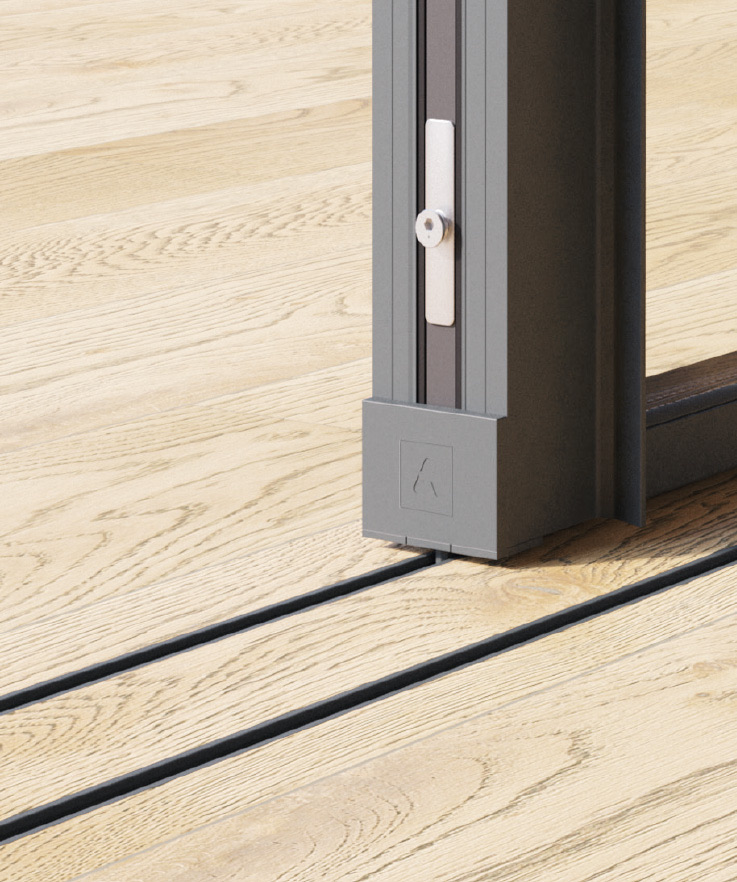

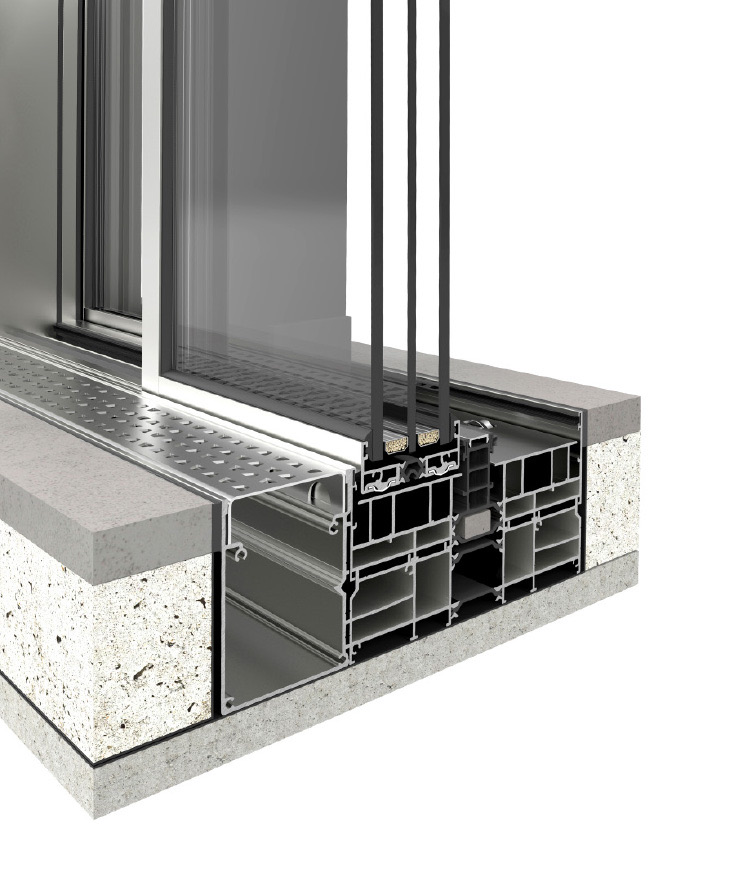

W zwykłym HST niski próg wystaje około 2 do 2,5 cm nad podłogę. W systemie minimalistycznym dolną ramę z szynami chowa się we wnęce w posadzce. Cortizo podaje, że w Cor Vision Plus szynę można wpuścić w podłogę, a nawet całkowicie z nią zlicować.

Próg równo z podłogą to wejście bez żadnej bariery, ale też bez żadnego zapasu przed wodą. Deszcz, który spłynie po trzymetrowej szybie, trafia prosto do szyny. Potrzebne są więc: odpływ liniowy przed progiem, spadek tarasu od domu, hydroizolacja wywinięta pod ramę i najlepiej zadaszenie.

Wytyczne dla zwykłych drzwi tarasowych mówią o 15 cm różnicy między tarasem a górą izolacji przy progu albo o odpływie liniowym przy progu, gdy tej różnicy nie ma. Tutaj nie ma jej z założenia. Te same zasady, szerzej, są w poradnikach odwodnienie okien i jak przygotować podłogę pod HST.

Ciężar, obsługa i serwis

Szkło waży około 2,5 kg na każdy milimetr grubości i metr kwadratowy. Tafla 3 × 3 m z trzech szyb po 6 mm to około 400 kg samego szkła. Cortizo podaje dla Cor Vision Plus 400 kg jako granicę przesuwania ręcznego i 700 kg z napędem, więc przy największych skrzydłach napęd jest koniecznością, a nie dodatkiem. A napęd to prąd doprowadzony do drzwi, sterowanie i kolejny element do serwisowania. Zapytaj, jak otworzyć drzwi, gdy zabraknie prądu.

Uchyłu nie ma, tak jak w HST. Do wietrzenia zaplanuj obok okno, które się uchyla.

Zostaje serwis. Wózki, zamknięcia i uszczelki są przeznaczone do konkretnego systemu, a szyba części stałej jest wklejana w ramę, więc regulację i wymianę szyby powinna robić firma, która ten system zna. Producent profili nie publikuje warunków gwarancji na gotowe drzwi: udziela jej wykonawca, a na drzwi przesuwne bywa ona krótsza niż na okna.

Montaż: to się planuje w projekcie domu

Zwykłe okno da się wstawić w gotowy otwór. Tych drzwi nie: żeby rama zniknęła, musi mieć gdzie się schować.

• Wnęka w posadzce. Dolna rama z szynami ma 116 do 182 mm szerokości (licząc od tarasu do pokoju) w Cor Vision i 180 do 278 mm w Cor Vision Plus, zależnie od liczby torów (przy czterech torach jeszcze więcej). Na taką wnękę i na odpływ przed progiem trzeba zostawić miejsce w warstwach podłogi i tarasu, zanim powstaną wylewki.
• Wnęki w ścianach i nadprożu. Jeśli boki i góra ramy mają być niewidoczne, tynk albo okładzina muszą na nie zachodzić. Wymiary wnęk podaje wykonawca drzwi na rysunkach, a murarz i tynkarz muszą je dostać przed robotą.
• Sztywne nadproże. Instrukcja montażu Cor Vision, którą znamy, mówi wprost: budynek nie może przenosić obciążeń na ramę. Nadproże nad kilkumetrowym otworem nie może się ugiąć i usiąść na drzwiach, bo skrzydła przestaną jeździć. To zadanie dla konstruktora. Aluprof ma w swoich systemach profil, który kompensuje ugięcie do 20 mm, ale to zapas, a nie zgoda na miękkie nadproże.

Sam montaż też wygląda inaczej niż przy oknach. Duża rama przyjeżdża w częściach i składa się ją na budowie. Według instrukcji każdą komorę profilu w narożach trzeba wypełnić silikonem, bo nieszczelne naroże to woda, która ramą płynie do wnętrza. Ramę ustawia się idealnie w pionie i poziomie, z równymi przekątnymi, i kotwi nie dalej niż 200 mm od naroży i co najwyżej co 600 mm, wkrętami wchodzącymi w podłoże na co najmniej 30 mm, z uszczelniaczem w otworach. Szybę części stałej wkleja się w ramę, skrzydła wstawia na szyny, a zaczepy przykręca dopiero po złożeniu całości. Rolki mają regulację.

No i transport. Tafle ważące kilkaset kilogramów wymagają dźwigu albo podnośnika, przyssawek do szkła i kilkuosobowej ekipy. Dojazd i miejsce na dźwig sprawdź przed zamówieniem.

Narożnik bez słupka i kieszeń w ścianie

Oba systemy Cortizo mają dwa warianty, które robią największe wrażenie i najwięcej wymagają od budynku.

Narożnik 90° bez słupka. Dwa skrzydła spotykają się w rogu domu i rozsuwają w dwie strony, a po otwarciu róg salonu znika. Strop nad narożnikiem nie ma wtedy w tym miejscu podpory, więc konstrukcję trzeba tak zaprojektować od początku.

Kieszeń w ścianie (producenci używają francuskiego słowa galandage). Skrzydło wjeżdża w podwójną ścianę i otwór jest wolny na całej szerokości. To koszt budowlany poza samymi drzwiami: podwójna ściana, jej ocieplenie i dostęp do skrzydła na wypadek serwisu.

Ile to kosztuje względem zwykłego HST

Kwot nie podajemy, bo zależą od wymiaru, szkła i wykonawcy. Z porównania wielu ofert na drzwi z jednym skrzydłem ruchomym i jednym stałym, zawsze w tym samym wymiarze, wynikają takie relacje:

Duża część dopłaty to szkło, a nie sam słupek. Grube, hartowane szyby w dużych taflach są drogie w każdym systemie: zwykły aluminiowy HST po zmianie dwóch zwykłych szyb na pakiet z trzech szyb 6 mm (dwie hartowane) drożał o około 23 do 26%.

Wobec PVC to inna półka. Zwykły aluminiowy HST jest droższy od HST z PVC o około 10 do 50%, a system minimalistyczny na trzy szyby kosztuje ponad dwa razy tyle co HST z PVC (skąd bierze się różnica między materiałami, opisujemy w poradniku PVC czy aluminium).

Dla Hi-Finity i MB-Skyline nie mamy porównywalnych cen, więc relacji nie będzie. Slide Glass (zimny system z pojedynczą szybą) w tym samym wymiarze wychodził około jednej piątej taniej niż HST z PVC, ale to inny produkt, a nie tańszy zamiennik.

Dla kogo ma sens, a dla kogo nie

System minimalistyczny kupuje się dla widoku, a nie dla parametrów. Ma sens, gdy dom jest pod niego zaprojektowany, w wersji na trzy szyby i z wykonawcą, który już go montował.

W gotowym domu albo przy ograniczonym budżecie my byśmy brali zwykły HST. A czy aluminium w ogóle pasuje do Twojego domu, to osobny temat.

Co sprawdzić w ofercie

• Pełna nazwa systemu i wariantu. Cor Vision czy Cor Vision Plus, MB-Skyline czy MB-77HS z wąskim słupkiem. „Drzwi przesuwne slim” to nie jest nazwa systemu.
• Szkło. Budowa pakietu, grubość każdej szyby, hartowanie, Ug i łączna grubość. Pakiet musi mieścić się w zakresie systemu: 26 do 30 mm w Cor Vision, 36 do 56 mm w Cor Vision Plus.
• Uw dla Twojego wymiaru i tej szyby, a nie „od” z folderu. W nowym domu nie wyższe niż 0,9.
• Klasa wodoszczelności i odporności na wiatr dla Twojego układu skrzydeł.
• Masa skrzydła i to, czy mieści się w limicie przesuwania ręcznego.
• Układ. Liczba torów, które skrzydła są ruchome, narożnik, kieszeń. Ma to być na rysunku ze strzałkami, a nie w opisie.
• Próg i odwodnienie. Jak głęboko schowana jest rama, jaki odpływ, kto go dostarcza i kto łączy z nim hydroizolację tarasu. W podstawowej wersji odwodnienie ramy bywa widoczne od czoła: zapytaj, jak będzie u Ciebie.
• Rysunki wnęk w posadzce, ścianach i nadprożu dla Twojej budowy.
• Kto montuje i ile takich drzwi w tym systemie już zrobił. Poproś o adresy albo zdjęcia realizacji (podpowiedzi są w poradniku jak sprawdzić firmę okienną).
• Napęd. Czy jest, jakie zasilanie, co przy braku prądu, jaka gwarancja.
• Serwis i gwarancja: kto przyjedzie na regulację, ile czeka się na części i ile lat gwarancji jest na drzwi przesuwne.

Masz już wycenę na takie drzwi? Wyślij ją do sprawdzenia. Zaczynamy od tego, jaki to naprawdę system, potem patrzymy na szkło, Uw i na to, czego w zakresie brakuje.

Najczęstsze błędy

• Mylenie Cor Vision z Cor Vision Plus. Jedno słowo w nazwie, a różnica to dwie albo trzy szyby i Uw od 1,3 albo od 0,9.
• Decyzja o ukrytej ramie po wylaniu posadzek. Wnęki w podłodze, ścianach i nadprożu planuje się w projekcie, później zostaje kucie albo rama na wierzchu.
• Branie „Uw od” za parametr swoich drzwi, choć to najlepsza konfiguracja z folderu. Liczy się wyliczenie dla Twojego wymiaru i Twojej szyby.
• Szyna równo z podłogą bez odpływu. Bez odwodnienia liniowego, spadku tarasu i hydroizolacji woda z szyby trafia do salonu.
• Nadproże „jak pod zwykłe okno”. Ugięty strop siada na ramie i blokuje skrzydła, a budynek nie może opierać się na drzwiach.
• Montaż przez ekipę, która widzi ten system pierwszy raz. Rama składana na budowie, wklejane szkło i tafle ważące kilkaset kilogramów nie wybaczają nauki na Twoim domu.
• Porównywanie cen bez patrzenia na szkło. Oferta z trzema szybami hartowanymi i oferta z dwiema zwykłymi to nie to samo, nawet w tym samym systemie.
• Wielka tafla od zachodu bez osłon. Latem salon się przegrzewa, a miejsca na żaluzję w nadprożu już nie ma.
